1.电源    2.串口（RS232）  3.显示器（VGA）   4.位移等接口（25孔）   5.试验测控卡（PCI）

6.扩展接口（引伸计等）   7.电源出风口    8.机箱出风口   9.力值、压力、负荷传感器接口（9孔）

10.并口（电脑主板自带，25孔）

       注意：请用户拔插插头时，不要将2（串口）与9（传感器接口）、4（位移接口）与10（并口）混淆！

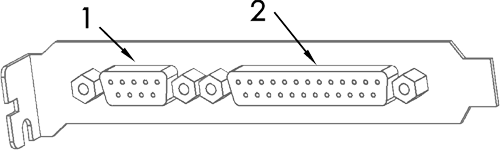

屏显式液压万能专用试验测控卡接口定义：



1.力值、压力、负荷传感器接口（1-2 V+    4-5 V-    6 S+   9 S-  7-8屏蔽）

2.位移、过载保护等接口
