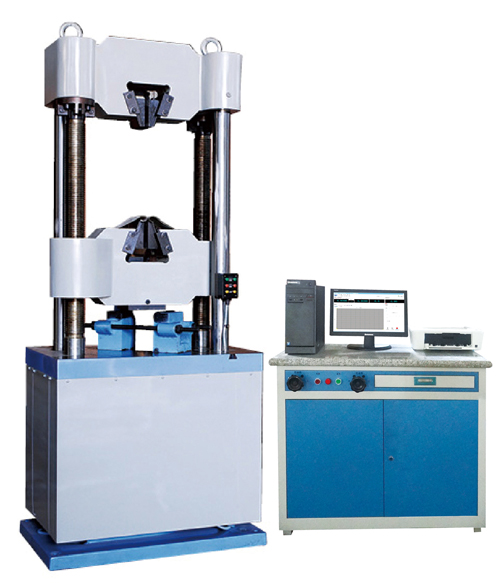

WEW-B系列微机屏显液压万能试验机
产品名称：WEW-B系列微机屏显液压万能试验机
产品简介
本系列产品主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试验。 该机型为高强度双空间框架结构，油缸采用间隙密封、球面支座支撑，下置式结构,拉压间距可自动调节,液压自动夹具，设置手动控制方式。控制单元由液压系统完成，试验数据由计算机采集分析，可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。
技术说明及使用范围
1、本系列产品全面符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228-2002》、《GB/T232-1999》等标准的要求.
2、控制系统：
A.采用高精度放大器及24位高精度A/D转换器，有效内码±120000，试验力测量分辨率达1/120000，测量范围内连续测量不分档，测量精度优于1级；
B.试验机的位移测量分辨率达0.0025mm, 用于测量和控制活塞的位移；
C.试验机的变形测量分辨率达0.00025mm，用于测量和控制试样的标距内的变形量；
D.在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示；
E.测控系统软件可在Win7操作系统下工作,采用标准数据库管理试验数据，并可提供联网数据接口；
F.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；实时显示试验曲线，可任意选择显示的坐标，如：应力—应变、载荷—变形、载荷—位移、载荷—时间、位移—时间、变形—时间等，并可在一个页面内同时显示三个曲线，曲线可局部放大；
G.可以满足GB/T228-2002《室温材料金属拉伸试验方法》对力学试验及数据处理的要求,金属拉伸试验中可自动求取Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和曲线。采用开放式的EXCEL报表形式，方便用户管理；测试原始记录值、报告值按标准GB/T228的要求修约；
3、适用标准与数据处理：
A.用户可以定制符合国家标准或其它标准要求的数据处理软件；
B.试验过程能够模拟再现和试验数据的再分析。
主要技术参数
本系列产品主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试验。 该机型为高强度双空间框架结构，油缸采用间隙密封、球面支座支撑，下置式结构,拉压间距可自动调节,液压自动夹具，设置手动控制方式。控制单元由液压系统完成，试验数据由计算机采集分析，可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。
技术说明及使用范围
1、本系列产品全面符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228-2002》、《GB/T232-1999》等标准的要求.
2、控制系统：
A.采用高精度放大器及24位高精度A/D转换器，有效内码±120000，试验力测量分辨率达1/120000，测量范围内连续测量不分档，测量精度优于1级；
B.试验机的位移测量分辨率达0.0025mm, 用于测量和控制活塞的位移；
C.试验机的变形测量分辨率达0.00025mm，用于测量和控制试样的标距内的变形量；
D.在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示；
E.测控系统软件可在Win7操作系统下工作,采用标准数据库管理试验数据，并可提供联网数据接口；
F.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；实时显示试验曲线，可任意选择显示的坐标，如：应力—应变、载荷—变形、载荷—位移、载荷—时间、位移—时间、变形—时间等，并可在一个页面内同时显示三个曲线，曲线可局部放大；
G.可以满足GB/T228-2002《室温材料金属拉伸试验方法》对力学试验及数据处理的要求,金属拉伸试验中可自动求取Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和曲线。采用开放式的EXCEL报表形式，方便用户管理；测试原始记录值、报告值按标准GB/T228的要求修约；
3、适用标准与数据处理：
A.用户可以定制符合国家标准或其它标准要求的数据处理软件；
B.试验过程能够模拟再现和试验数据的再分析。
主要技术参数
| 型号规格 | WEW－300B | WEW－600B | WEW－1000B | WEW－2000B | ||
| 最大试验力（kN） | 300 | 600 | 1000 | 2000 | ||
| 示值相对误差最大允许值 | ±1% | |||||
| 试验力测量范围(kN) | 1%—100% | |||||
| 最大拉伸空间(mm) | 650 | 650 | 620 | 700 | ||
| 最大压缩空间(mm) | 570 | 570 | 520 | 600 | ||
| 圆试样夹持直径(mm) | Φ10～Φ32 | Φ13～Φ40 | Φ14～Φ45 | Φ20～Φ70 | ||
| 扁试样夹持厚度(mm) | 0～15 | 0～15 | 0～40 | 0～50 | ||
| 弯曲支点最大间距(mm) | 400 | 400 | 600 | 600 | ||
| 剪切试样直径(mm) | Φ10 | |||||
| 两侧支柱间距(mm) | 515 | 515 | 560 | 580 | ||
| 总功率(kW) | 2.1 | 2.1 | 2.1 | 6 | ||
| 外形尺寸(mm)(长×宽×高) | 主机 | 880×585×2040 | 880×585×2040 | 920×610×2200 | 1200×850×2900 | |
| 控制台 | 1100×600×860 | |||||
| 净重(kg) | 2000 | 2000 | 2600 | 5500 | ||
