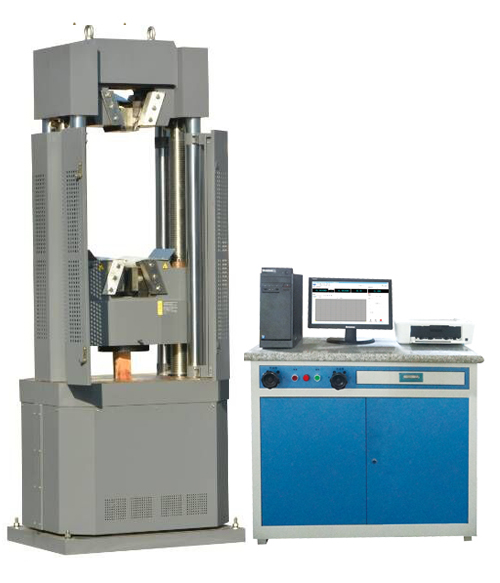

产品名称： LEW-B系列微机屏显钢绞线试验机

产品简介
本系列产品主要用于钢绞线等力学性能试验，该机型为油缸下置,双空间框架结构,拉压间距可自动调节,液压自动夹具，设置手动控制方式。控制单元由液压系统完成，试验数据由计算机采集分析，可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。另配有大标距电子引伸计及钢绞线专用加长钳口确保试样中间断裂。

技术说明：

1、本系列产品全面符合GB/T5224-2003《预应力混凝土用钢绞线》等标准的要求.

2、控制系统：

       A.采用高精度放大器及24位高精度A/D转换器，有效内码±120000，试验力测量分辨率达1/120000，测量范围内连续测量不分档，测量精度优于1级；

       B.试验机的位移测量分辨率达0.0025mm, 用于测量和控制活塞的位移；

       C.试验机的变形测量分辨率达0.00025mm，用于测量和控制试样的标距内的变形量；

       D.在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示，用户可以根据自己的需要设计试验机的复合型控制模式；

       E.测控系统软件可在Win7操作系统下工作,采用标准数据库管理试验数据，并可提供联网数据接口,

       F.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；实时显示试验曲线，可任意选择显示的坐标，如：应力—应变、载荷—变形、载荷—位移、载荷—时间、位移—时间、变形—时间等，并可在一个页面内同时显示三个曲线，曲线可局部放大；

       G. 可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能等参数，并据此打印结果。可根据要求打印不同内容的报告和曲线。采用开放式的EXCEL报表形式，方便用户管理；测试原始记录值、报告值按标准GB/T228的要求修约；

 3、适用标准与数据处理：

        A.用户可以定制符合国家标准或其它标准要求的数据处理软件；

        B.试验过程能够模拟再现和试验数据的再分析。

技术参数：

型号规格		LEW－300B	LEW－600B	LEW－1000B
最大试验力（kN）		300	600	1000
示值相对误差最大允许值		±1%
试验力测量范围(kN)		1%—100%
最大拉伸空间(mm)		1000	1000	1000
最大压缩空间(mm)		600	600	520
钢绞线夹持直径(mm)		15.20mm（其他规格另配）
两侧支柱间距(mm)		450	450	560
总功率(kW)		2	2.1	2.1
外形尺寸(mm)(长×宽×高)	主机	940×630×3000	940×630×3000	920×610× 3200
	控制台	1100×600×860
净重(kg)		2200	2200	3100
