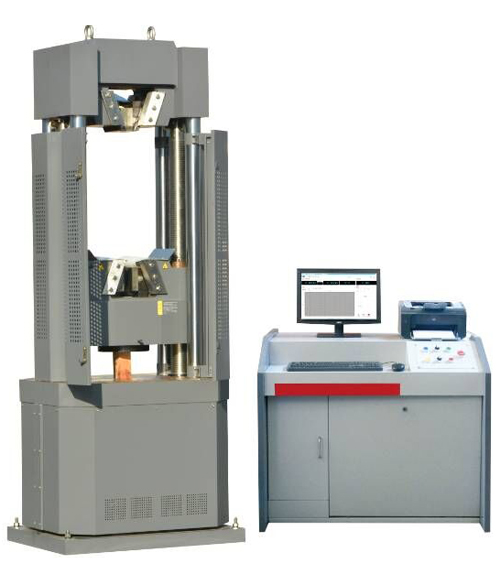

LAW-B系列微机控制电液伺服钢绞线试验机
![](/uploads/170511/1-1F511115931117.jpg)
产品名称:LAW-B系列微机控制电液伺服钢绞线试验机
产品简介
本系列产品主要用于钢绞线等材料力学性能试验。
本系列产品主要用于钢绞线等材料力学性能试验。
技术说明及使用范围
1、本系列产品为油缸下置,双空间框架结构,拉压间距可自动调节,液压自动夹具,设置手动、自动两种控制方式。控制单元采用计算机和电液伺服控制系统组成,具有应力、应变、位移三种闭环控制方式。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据再编辑、试样、环境、测试条件可编程,能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。另配有大标距电子引伸计及钢绞线专用加长钳口确保试样中间断裂。
2、本系列产品全面符合GB/T5224-2003《预应力混凝土用钢绞线》等标准的要求.
3、控制系统:
A.采用高精度放大器及24位高精度A/D转换器,有效内码±120000,试验力测量分辨率达1/120000,测量范围内连续测量不分档,测量 精度优于1级;
B.试验机的位移测量分辨率达0.0025mm, 用于测量和控制活塞的位移;
C.试验机的变形测量分辨率达0.00025mm,用于测量和控制试样的标距内的变形量;
D.采用自主开发的数字伺服阀作为控制执行元件,抗污染能力强,可实现长期无故障运行;
E.采用PID控制策略实现等速试验力、等速应变、等速位移、等速应力等控制模式,具有人机交互设定专家系统控制模式;
F.在以手动、自动两种控制试验进程的同时,完成试验机的试验数据屏幕显示,用户可以根据自己的需要设计试验机的复合型控制模式;
G.测控系统软件可在Win7操作系统下工作,采用标准数据库管理试验数据,并可提供联网数据接口,
H.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能;实时显示试验曲线,可任意选择显示的坐标,如:应力—应变、载荷—变形、载荷—位移、载荷—时间、位移—时间、变形—时间等,并可在一个页面内同时显示三个曲线,曲线可局部放大;
I.可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能等参数,并据此打印结果。可根据要求打印不同内容的报告和曲线。采用开放式的EXCEL报表形式,方便用户管理;测试原始记录值、报告值按标准GB/T228的要求修约;
4、适用标准与数据处理:
A.用户可以定制符合国家标准或其它标准要求的数据处理软件;
B.试验过程能够模拟再现和试验数据的再分析。
技术参数
技术参数
型号规格 | LAW-300B | LAW-600B | LAW-1000B | |
最大试验力(kN) | 300 | 600 | 1000 | |
示值相对误差最大允许值 | ±1% | |||
试验力测量范围(kN) | 1%—100% | |||
应力速率控制范围 |
0.2%-5%FS/s |
|||
位移速率控制范围 |
0.6㎜/min-60㎜/min |
|||
试验应变速率调节范围 |
0.00025/S-0.0025/S |
|||
最大拉伸空间(mm) | 1000 | 1000 | 1000 | |
最大压缩空间(mm) | 600 | 600 | 520 | |
钢绞线夹持直径(mm) | 15.20mm(其他规格另配) | |||
两侧支柱间距(mm) | 450 | 450 | 560 | |
总功率(kW) | 2 | 2.1 | 2.1 | |
外形尺寸(mm)(长×宽×高) | 主机 | 940×630×3000 | 940×630×3000 | 920×610×3200 |
控制台 | 1100×600×860 | |||
净重(kg) | 2200 | 2200 | 3100 |
