产品概述

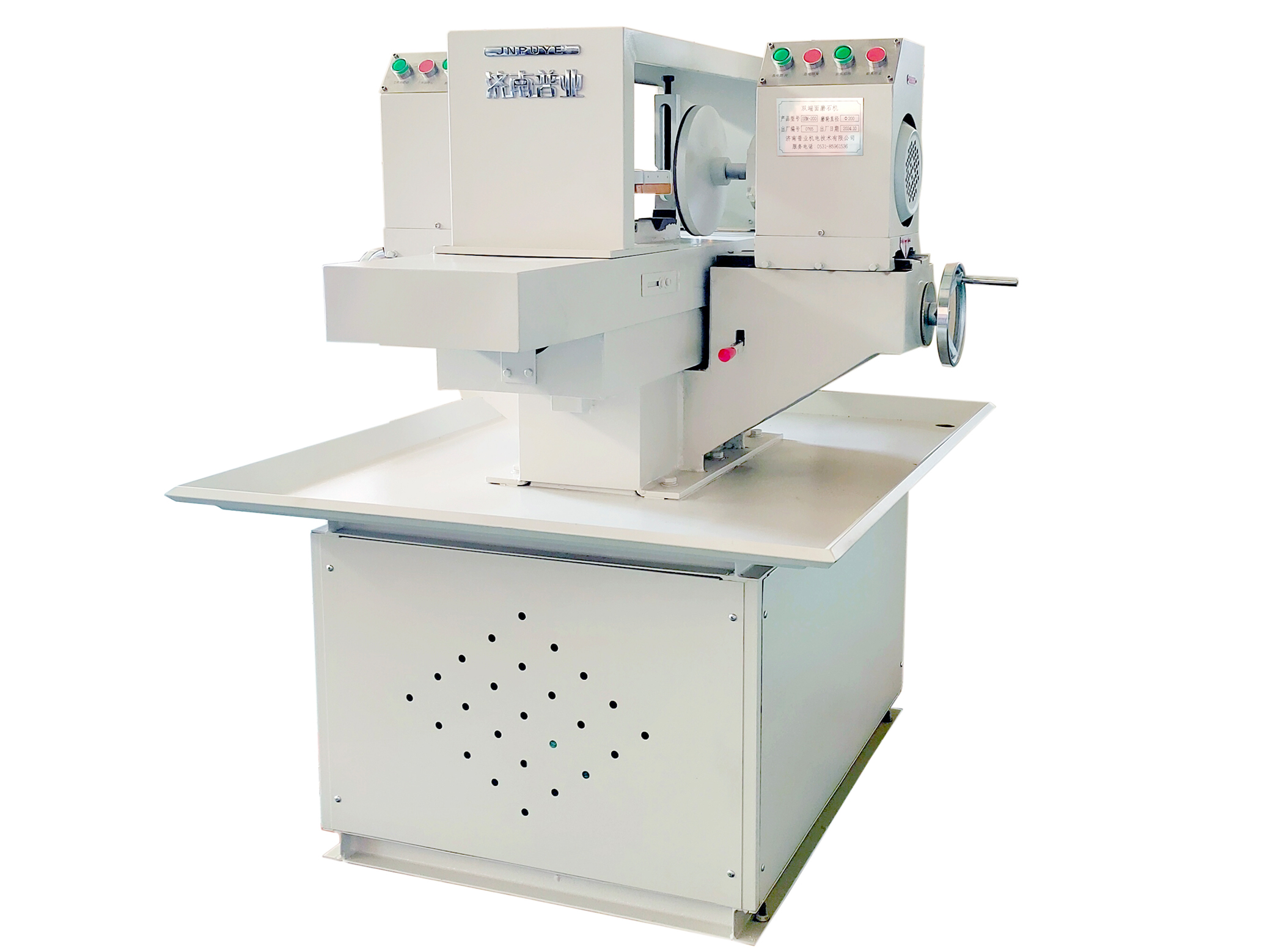

SHM-200双端面磨石机，是各类岩矿石、混凝土等非金属固体进行力学测试的标准样本制作的必备主设备。该机与本厂生产的取芯机、切石机配套工作，即可为您加工出您所需要的高精度的立方体或圆柱体测试标本。广泛应用于大专院校、水利水电、地质矿产、交通、建筑等部门。该机由机座、工作台、磨削动力头、变速传动系统、电控装置等部分组成。整机操作方便，手动或自动进给，性能稳定。

主要技术指标

1、磨削动力头功率：Y80-2  1.1KW×2台  2800转/分

2、工作台电机功率：Y80-4  0.55KW      1390转/分

3、磨轮直径：Æ200mmxÆ19mmx40mm

4、可磨标样规格：

A、方块：50×50×50～150×150×150mm

B、圆柱：Æ25～Æ150mm

5、标准精度：

A、平面度：50范围内公差±0.05mm,垂直度≤0.1mm;

B、光洁度（按机械加工粗糙度标准）：Ｒa3.2

6、自动磨削进给量：0.05～0.15mm可调

7、冷却装置：接自来水冷却,通过水阀控制水流大小。

8、外形尺寸：长1370×宽1000×高1200mm

9、重量：360kg

工作原理

1、机械部分

工作台的往复由电机带动变速箱，输出慢速来带动丝杠工作，作顺逆旋转(丝杠螺母固定在工作台下面)，从而带动工作台进行往复运动。

本机磨头专用金刚石磨轮直接安装在两台专用特殊电机主轴上，分别由两个纵向工作台带动前进或后退，既可自动，又可手动。自动时将手柄扳到自动位置，离合器便合起，工作台前进时撞击棘爪，棘爪推动棘轮作间隙运行，棘轮通过离合器带动丝杠旋转，从而使磨头前进。手动时，将手柄扳至手动位置即可。丝杠每转一格既为0.05mm，每一转一个圆周丝杠位移3mm。

工作台上标本夹具和两磨盘在本设备出厂之前，经过精心调试，确保磨出的垂直度与平行度。

2、电器部分

设备采用三相380V供电，控制电压为36V安全电压。控制按钮安装在左右两磨头电机的罩壳上，主电气板在机器内。两只行程开关固定在（操作面方向）一作台上。
