一、技术说明及使用范围

      1.土工固结试验机是一款多功能、全自动的土体固结测试系统，得益于新型的低维护、高效和环保的电子式伺服控制技术。无噪音、紧凑、高性能的伺服系统可以通过我们专业的软件运行，满足GB/T50123-2019《土工试验方法标准》固结试验，主要用于土工固结试验压缩试验，检测土壤的压力与变形的关系、计算土的单位沉积、压缩指数、回弹指数以及固结系数等。还可以完成水泥、混凝土、岩石单轴压缩变形测试,可用于煤矿、地质、水工、交通、建筑等工程单位。

      2.主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响应交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节，试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。

二、功能及技术参数

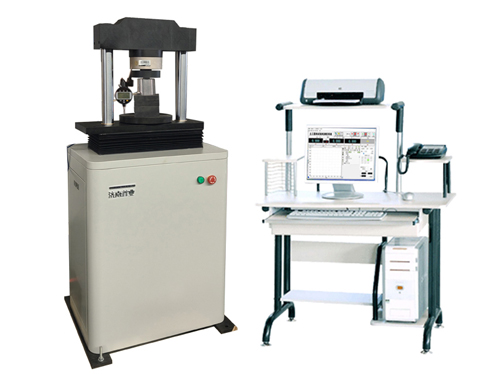

1．主机：规格型号：YDW-20T

2. 测量相对误差：±0.5%

3．试验力测量：

      A．试验力测量范围：4-200kN；

      B．试验力示值精度：≤显示值的±0.5%；

      C．试验力测量分辨率：0.005%FS。

4．位移测量：

      A．光电编码器测量行程；。

      B．位移示值相对误差：±0.25%；

      C．位移测量分辨率：0.005%FS,

      D. 位移值显示：计算机屏幕显示直读数

5．变形测量：

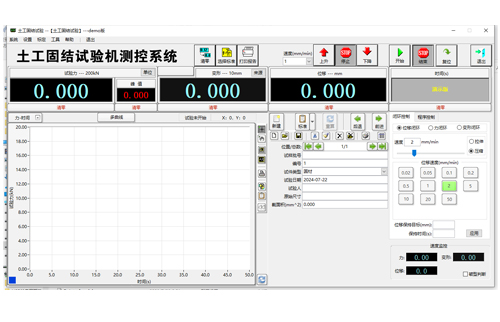

      A．数显千分表测量变形；。

      B．变形示值相对误差：±0.25%；

      C．位移测量分辨率：0.005%FS,

      D. 变形显示：计算机屏幕显示直读数

6．速度控制：

      A. 负荷控制加载速度：2.4kN/S±0.2kN/S任意设定

      B. 载荷等速率控制范围：0.05-8.0kN/S；等速率控制精度:±5%；

      C. 试验速度控制范围：0.05-50mm/min。

7．承压板尺寸：上压盘φ150mm&下压盘φ220mm；

8．测定沉降速率是可分级稳定加载：6s-120h(任意设定)；

9．丝杠行程：100mm

10．抗压试验空间（高）：0-200mm。

11．立柱间距：290mm

12. 电源：AC220V±10% 50Hz  功率：1.1KW

13. 外型尺寸：约630×400×1400mm

14. 重量：约350kg

15．压盘间距调整：电动调整+辅助垫块；

16．试验框架整体刚度：不小于300KN/mm;

17. 控制系统：可通过伺服机构自动控制加载速度和/或位移速度;

      A．Win7操作平台；

      B．在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示;

      C．具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能；

18．适用标准与数据处理：

      A．用户可以定制符合国家标准或其它标准要求的数据处理软件；

      B．试验过程能够模拟再现和试验数据的再分析。

19．安全保护装置：

      A．当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；

      B．当丝杠升起达到上极限位置时，行程保护，电机停机；

      C．具有过流、过压等保护。
