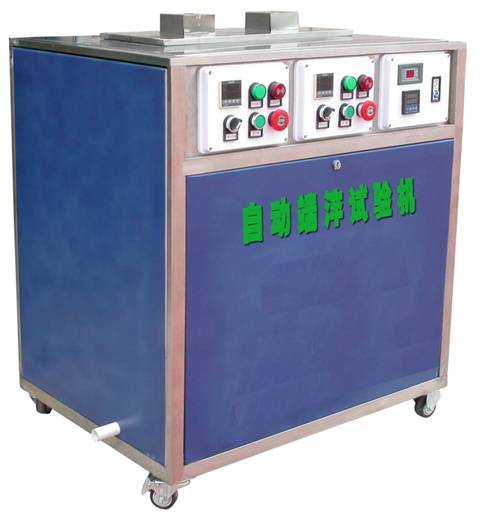

产品名称：XDZ-02（04、06）端淬试验机

产品简介
最新型XDZ-02（04、06）端淬试验机是在本公司第一代产品DZ系列基础上改进，该装置要求完全满足GB/T225-2006（钢 淬透性的末端实验方法）标准中的规定。同时符合美国标准ASTM225-02的要求。适用于优质碳素结构钢、合金结构钢、弹簧钢、部分工具钢、 轴承钢、低淬透性结构钢等钢种的端面淬火实验。 XDZ系列端淬试验机与普通端淬试验机相比，在以下几个方面进行了改进，使之更具有高科技含量，稳定性，先进性远超前代产品，同时也更方便用户的使用。 采用了先进的数字化淬火时间控制系统，可自动完成启动-自动喷水-淬火-结束报警的整个工作循环并且整机设计布局合理，结构紧凑，易于使用，便于保养和维修。

主要特点：

1、试验机由机架、高低位水箱、水泵自动循环水系统、喷水时间设定系统、喷嘴挡板自动快速开启装置、水温调节控制系统等部分组成。

2、试验机整机（水箱 喷嘴支架 机架 面板 搁板）采用J304不锈钢焊接，水箱、喷管等与水长期接触部件采用Cr18Ni9Ti不锈钢制作，水泵采用不锈钢泵。

3、喷水启动功能的控制采用高灵敏度光电传感器自动控制与手动控制两种方法。

4、时间控制采用高精度数显时间继电器，具有时声报警功能，到达设定时间后挡水板会自动关闭。每个喷嘴的喷水时间可分别设定，还可分别调整喷水高度，保持水柱的平稳。

5、水温控制采用压缩机制冷及加热棒制热。水温控制精度高水箱装有温度控制仪表。

6、所使用安装的各种计量仪表均方便拆卸，以便送检。

7、安装进水管和出水管，并附带过滤装置。进水管管径6分管；出水管管径为2英寸（¢50mm）。进、出水口配制外螺纹。

8、试样支架内孔与喷嘴的对中稳定，并且容易调节（配备有专用中心高度调节器）

主要技术参数：

主要枝术参数	单位	数值
工位数	个	2 / 3 / 4 / 6
水咀喷口直径	mm	12.5
喷水时间设定范围	分钟	1--99
水柱自由高度	mm	65±5(可调)
水箱容积	L	75--150
水咀至试样端面距离	mm	12.5
外形尺寸(长X宽X高)及重量	Cm/Kg	2 工位：80*75*86/90 3 工位：80*75*86/95 4 工位：100*75*86/100 6 工位：130*75*86/140
压缩机冷却功率	W	300W
水温控制范围	℃	20±5



淬透性的测定方法

两路独立工作，自动控制工作循环，半导体器件控温，感应控制器控制淬火时间，可自动完成淬火—关闭水门的整个工作循环，淬火时间可通过定时器调整。
