一.技术说明及使用范围
1．微机控制脚手架扣件专用试验机按照GB15831-2006《钢管脚手架扣件》、GB51210-2016《建筑施工脚手架安全技术统一标准》试验方法进行设计。满足GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》、JGT503-2016《承插型盘扣式钢管支架构件》，能够完成直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验。
为了推广承插型盘扣式支架，济南普业联合建科院针对盘扣架推广过程中缺乏有效的检测设备，该试验机增加辅具还可完成承插型盘扣式钢管支架构件强度试验。
盘扣架作为一种新型支架体系，具有搭设高度高，承受荷载大和稳定性好等特点，在工程实践中已经得到了大量运用，并取得了良好的效果。盘扣架具有很多优点，在经济性、安全性以及适应性等方面都明显优于传统的支架体系。
2．该机采用计算机控制、采集、分析和处理试验数据，绘制应力-应变、力-时间、应力-位移等曲线，并可打印试验报告；该机使用最新控制技术，通过交流数字控制器，控制伺服马达带动减速机，使两副高精度丝杠移动试台，试台能以0.001～200mm/min速度运行。在测力源上使用高精度轮辐式传感器，其精度达到1％，灵敏度高，整个系统达到1级精度；配备主流品牌商用计算机作为控制机，进行试验参数的设定、工作状态控制、数据采集、处理分析、显示及打印试验结果等；在测量控制系统上配置SMART TEST控制系统。
功能特点
1、用户界面支持Win7，实时曲线显示，报表、曲线处理，曲线图像化，软件结构模块化，数据的存储和处理基于MS-ACCESS 数据库，便于与OFFICE 等办公软件连接。



2、拥有强大的试验管理功能，试验单位可根据需求任意设定。
3、可根据不同用户的标准需求添加相应的试验方案，试验时只要选择相应的试验方案，即可根据标准要求完成试验，并输出满足标准要求的试验报告。
4、试验过程及设备状态实时显示，如：设备运行状态、程序控制运行步骤、引伸计切换切换提示完成等。

5、强大的曲线分析功能
可选择负荷-变形、负荷-时间等多种曲线，实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比，遍历曲线，试验曲线上的任意段可进行局部放大分析，并且支持在试验曲线上显示和标注各特征点，还可以在曲线上自动或手动取点进行对比分析，标注了特征点的曲线亦可以在试验报告中打印输出。

6、Smarttest软件可设置自动判断，在试样屈服结束后将变形切换为位移采集，并在操作界面提醒用户“变形切换结束，可以去掉引伸计”。
7、自动返回：移动横梁可自动返回试验初始位置。
8、自动校准：负荷、伸长可按所加标准值自动标定。
9、量程模式：全量程不分档。
      1）模块单元：多种附件灵活互换，模块化的电气硬件便于功能扩展和维修；
      2）自动切换：试验过程中显示曲线根据试验力和变形量大小自动变换量程
二、技术(测量)参数
1．规格：WD-J6305；
2．精度等级：1级；
3．最大负荷：300KN；
4．有效测力范围：4～300kN；
5．测力精度 ：示值的±1%以内；
6. 试验力示值分辨率：最大试验力的1/500000
7. 变形测量误差：示值的±0.5%以内
8. 变形分辨力：最大变形的1/500000
9.位移速度控制范围：0.001mm/min ~ 200mm/min无级调速
9. 位移示值误差：示值的±0.5%以内
10. 位移分辨率：0.05μm
其它参数：
1．有效试验宽度：550mm；
2. 有效拉伸空间：800mm；
3. 有效压缩空间：1400mm;
4．试台安全装置：电子限位保护；
5．试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；
6．超载保护：超过最大负荷10%时自动保护；
7．漏电保护：漏电自动保护。
8．电机：AC220V±10%  1.0KW；

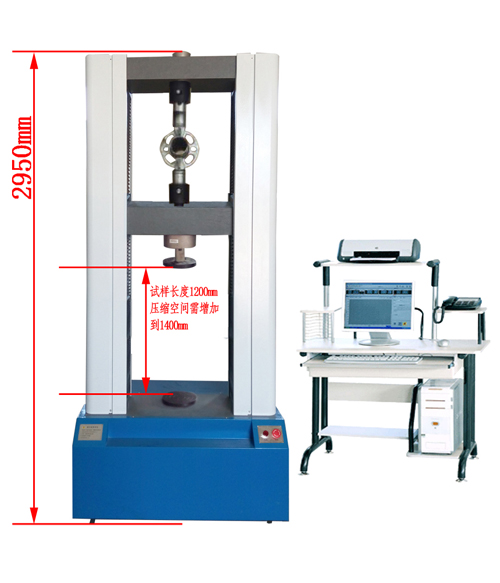

9．主机尺寸：1040×610×2950mm；
10．主机重量：约1000kg.
三、附具（可根据客户需求配置）
1.对接扣件抗拉性能试验装置（满足GB51210对接扣件抗拉性能试验）
2.压盘一套（满足底座抗压性能试验，满足GB51210抗压强度机抗压稳定承载力试验）

3. 脚手架扣件扭转刚度性能试验装置（执行GB/T15831-2006，满足直角
扣件扭转刚度性能试验）
4. 脚手架扣件抗滑性能试验装置（含防钢管滑脱装置1套（保护钢管扭脱）执行GB/T15831-2006，满足直角扣件、旋转抗滑性能试验和抗破坏性能试验）
5. 上碗口强度试验试验装置GB/T24911-2006
6.下碗口焊接强度试验装置 GB/T24911-2006
7. 横杆接头强度试验装置GB/T24911-2006
8. 可调支座抗压强度试验装置GB/T24911-2006 ，GB51210-2016

9. 盘扣钢管强度试验辅具JGT503-2016《承插型盘扣式钢管支架构件》
9.1连接盘单侧抗剪强度试验装置
9.2连接盘双侧抗剪强度试验装置
9.3连接盘抗弯强度试验装置
9.4连接盘抗拉强度试验装置
9.5连接盘内侧环焊缝抗剪强度试验装置
9.6可调托撑和可调底座抗压强度试验装置
