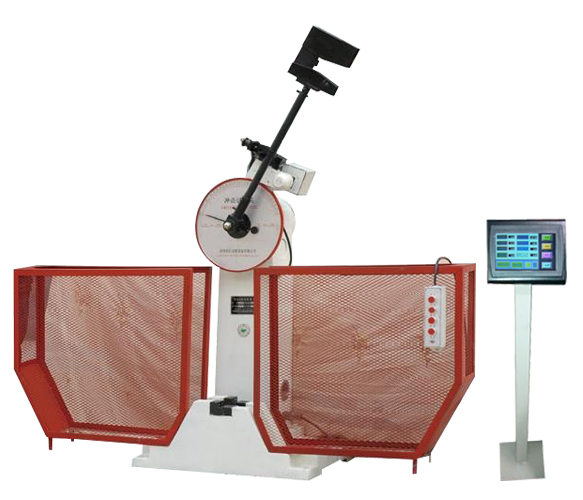

产品名称： JB-S系列数显式冲击试验机

产品简介
JB-S系列冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。本试验机按照国家标准GB/T3808-2002《摆锤式冲击试验机的检验》开发生产，按国标GB/T229-2007《金属材料夏比摆锤冲击试验方法》对金属材料进行冲击试验，所用试样断面为10×10mm；试验机具有较大的冲击能量，所以主要供试验冲击韧性较大的黑色金属，如钢铁及其合金。
产品详情
JB-S系列冲击试验机利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功；采用PLC控制器控制试验过程，操作简便、工作效率高，在冲断试样后利用剩余能量即自动扬摆，通过传感器测出冲断试样后摆锤的反扬角，自动数字显示（液晶显示）反扬角β值和摆锤对试样所做的功AK值。选装微型打印机可打印试验数据，包括：AK值、冲击韧性ak值、三次试样的平均功（AK/3）及时间和序号等内容。适用于大量做冲击试验的冶金、机械制造厂、压力容器厂等。注：微型打印机为选装配置，价格另算。
主要特点：
◆软件及操作系统的显著优势
1、7寸触摸屏控制器和度盘同时显示，数据同步，配备了双显示系统，互不干扰、操作灵活，工作效率高。
2、可连续对数百根试样进行连续试验，人工操作仅仅作为放置试样和按动动作按钮，其余所有工作有试验机全自动完成，降低劳动强度，彻底消除人工数据记录出错几率，特别适合试验量很大的冶金工矿行业使用。
3、选配专用的功能丰富的摆锤冲击试验软件，智能、菜单化操作，取摆、退销、冲击、放摆等试验操作均可以在触摸屏控制器上以点击的方式完成。
◆电气控制部分的显著优势
1、以进口PLC控制器作为电气控制系统核心，采用高精度光电编码器作为角度采集传感器。
2、集成式电路板，保养维修更简单。
3、用电刷离合器取代老式的离合器，试验中，摆锤自动取摆，对离合器进行有效保护，减少系统对离合器打齿损坏，延长系统寿命。
主要技术参数

冲击能量	300J	500J
冲击能量范围	0-150J/0-300J	0-250J/0-500J
角度分辨率	≤0.1°	≤0.1°
度盘每小格分度值	1J/2J	2.5J/5J
摆锤力值（冲击常数）	0—150J        0—300J M=80.3848N.m   M=160.7695N.m	0—250J        0—500J M=133.9746N.m  M=267.9492N.m
摆锤预扬角	150°	150°
摆轴旋转中心至冲击点 （试样中心）距离	750mm	800mm
冲击速度	5.2m/s	5.4m/s
试样支座跨距	40mm	40mm
钳口圆角	R1—1.5mm	R1—1.5mm
冲击刀刃圆角	R2—2.5mm	R2—2.5mm
试样规格	55×10(7.5/5)×10mm	55×10(7.5/5)×10mm
试验机净重	450kg	550kg
试验机外形尺寸	2124×600×1340mm	2300×600×1400mm
电源	三相四线制50Hz、380V、180W（主电机）
S/W系列角度分辨率	≤0.03°
S/W系列A/D转换	24位
S/W系列采样速率	≤20ms
